摘要：依据现在科学技能飞速发展，人们对电力资源的依靠越来越广泛，而现阶段国内电力体系的运营本钱还相对较高，因而完善电力体系各方面的作业现已势在必行。电力监控体系在整个电力体系中具有重要的效果，它可以有力的促进电网办理作业功率，下降电力体系的运营本钱，本文经过在西郊金茂府地块1#、2#变电所的运用然后介绍电力监控体系商办领域中的运用。

　　配电主动化，是一项集核算机技能、数据传输技能、操控技能、现代化设备及办理于一体的归纳信息办理体系。其意图是进步供电牢靠性，改进电能质量，向用户提供优质服务，下降运转费用，减轻运转人员的劳动强度。

　　跟着电力网络的不断发展，用电负荷的继续增长，各种新式负载不断涌现，用户愈加重视电能质量问题，一起也对电能质量提出了愈加严厉的要求。用户需求愈加有用的电力监控办理解决方案来应对上述改变带来的应战，以完成配电体系继续牢靠、高效低耗的运转。本文经过对西郊金茂府地库项目电力监控体系的建造，介绍电力监控体系在商办商业中的运用。

　　西郊金茂府地库项目坐落上海市嘉定区嘉定新城E27-1地块，东临永盛路，西临协作路，南接麦积路，北接封周路。车库部分，建筑面积：70584m2泊车1619辆，属I类车库。

　　本项目有1#、2#两个用户站变电所，1#、2#用户站为10KV/0.4KV变电所。1#用户站变电所包含10KV高压部分、TMA1、TMB1 两个变压器，变压器容量1250KVA；2#用户站变电所包含TMB2变压器，变压器容量1000KVA。该项目总共有高压两路10KV电源进线路出线回路；低压三个进线柜，十一个馈线柜，配电体系选用放射式与树干式相结合的方法。

　　在监控体系的规划中，要充分考虑客户的实践需求，以及电力体系的实践结构、电力体系的实践载荷才能等要素，然后合理的挑选监控设备，这既有利于削减体系运作的本钱，一起也有利于体系功用的完成。

　　本项意图电力监控体系，可以完成对站内高、配电回路的实时监控，有利于电能办理。另一方面，电力监控体系不只可以精确的表示出回路的用电情况，它还具有网络通讯等功用，可以与核算机、串口服务器等设备进行组合，及时的显现站内各个配电回路的运作情况，当站内电力体系的负载越标时，电力监控体系可以敏捷报警，宣布语音提示。别的，电力监控体系还可以生成报表、曲线图等核算信息，便于有关人员剖析站内各部分的用电情况，使站内的用电活动愈加安全，然后确保站内人员的生命安全，进步车站作业人员的作业功率。

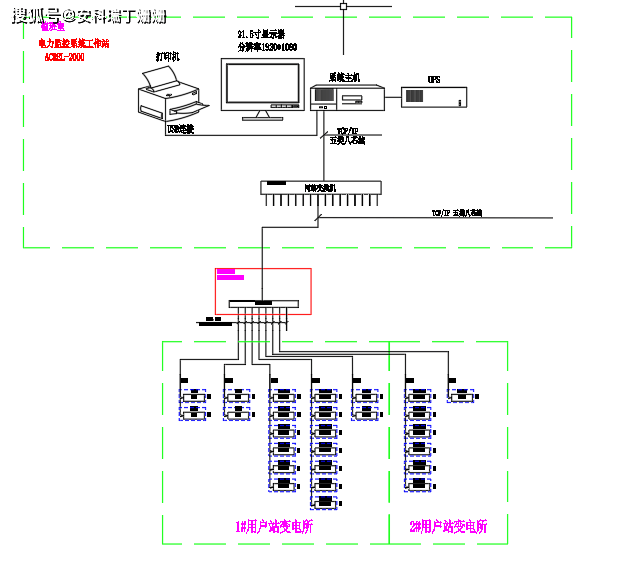

　　依据西郊金茂府地库项目1#、2#配电情况散布情况，在线监测体系建造选用分层散布式结构，体系包含：站控办理层、网络通讯层、现场设备层。体系网络结构如图所示：

　　站控办理层办理人员与核算机进行人机交互的直接窗口，对收集的现场各类数据信息核算、剖析与处理，并以图形、数显、声响等方法反映现场的运转情况，是体系的最上层部分。主要由体系软件和必要的硬件设备，如工业级核算机、打印机、UPS电源等组成。

　　通讯层运用的设备为ANet-2E4SM通讯办理机。该层是数据信息交流的桥梁，担任对现场设备回送的数据信息进行收集、分类和传送等作业的一起，传达上位机对现场设备的各种操控指令。

　　现场设备层主要是衔接于网络中用于电参量收集丈量的各类型的外表等，也是构建该配电体系必要的根本组成元素。现场装备建培厂家多功用电能表，完成低压回路三相电流、三相电压、频率、功率、四象限电能等电参量监测；并对每个回路断路器分合闸情况进行监测。

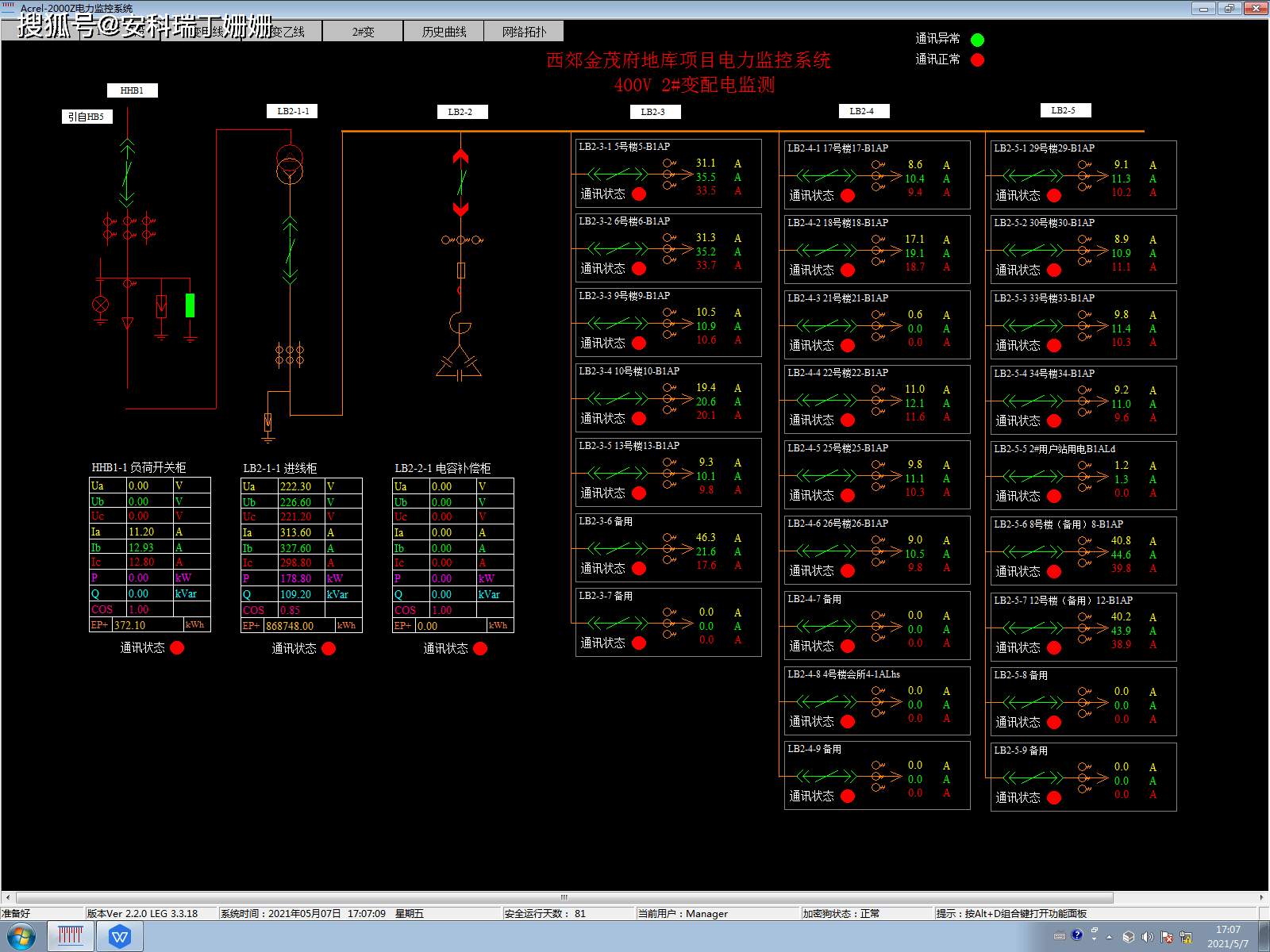

　　体系人机界面友爱，以配电一次图的方法直观显现配电线路的运转情况，实时监测各回路电压、电流、功率、功率因数、电能等电参数信息，动态监督各配电回路断路器、阻隔开关、地刀等合、分情况，以及有关毛病、告警等信号。

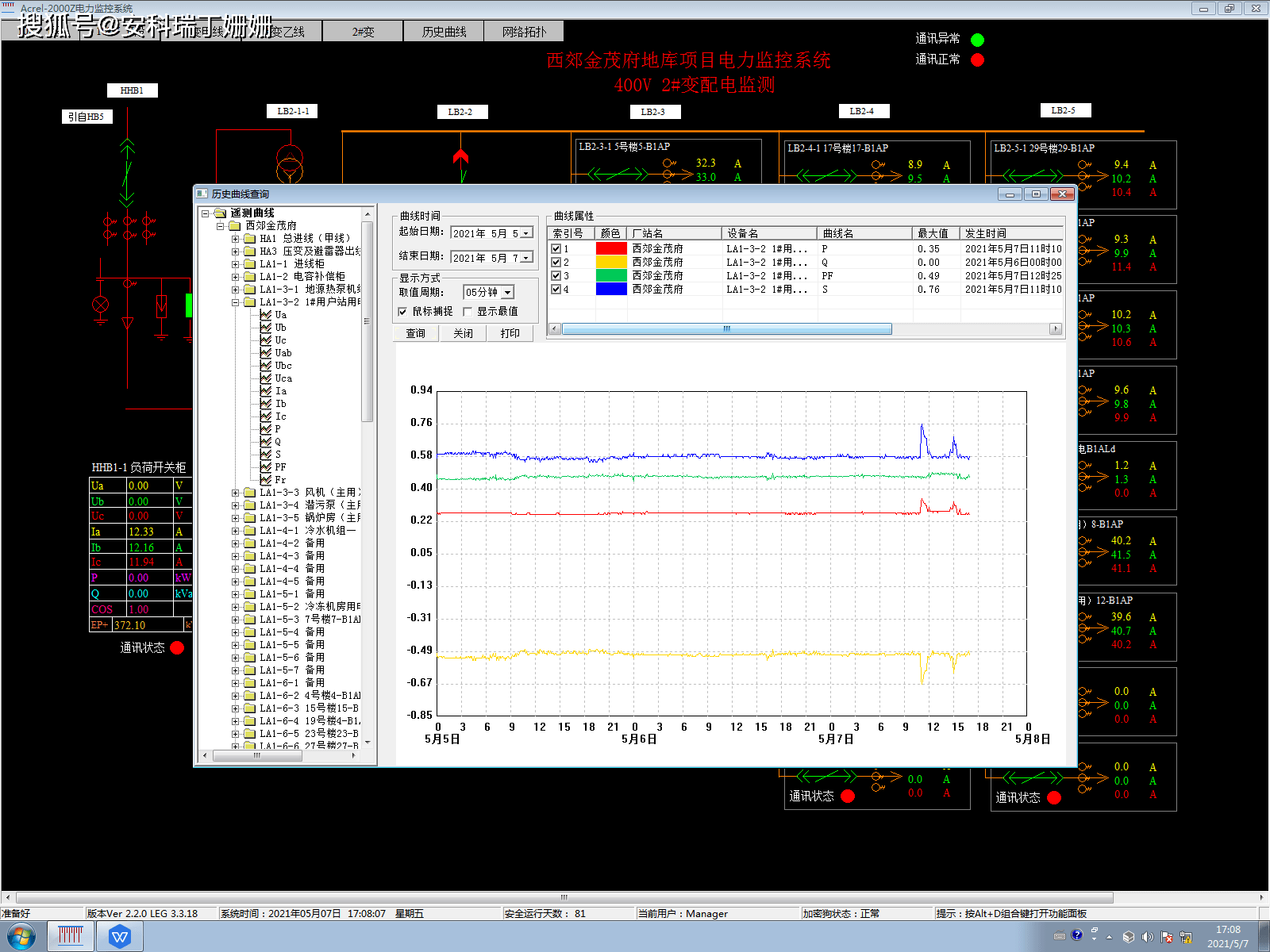

　　电力监控体系可经过收集电压参量来制作电压曲线的时刻跨度可设（单位为：天），初始进入该界面时曲线图形应为实时曲线。当设定好曲线的开始时刻，点击界面中的改写曲线按钮时，此刻曲线应主动切换为前史曲线，显现的为自曲线的开始时刻至设置时刻后的趋势曲线。经过对曲线的剖析可了解该配电电压是否安稳，是否到达电压上下起浮要求。

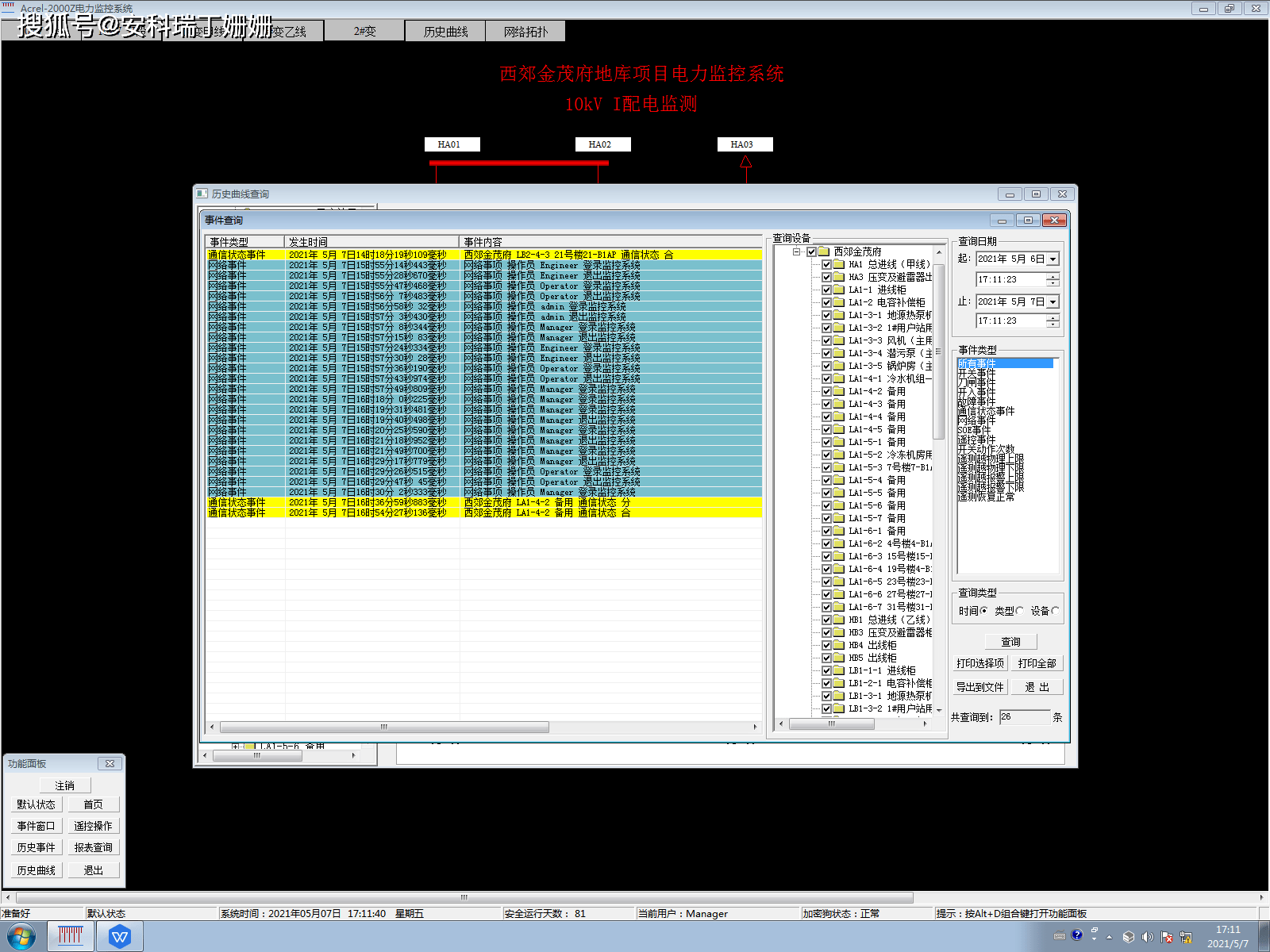

　　电力监控体系可以对遥信变位，保护动作、事端跳闸，以及电压、电流、功率、功率因数越限等事情记载进行存储和办理，便利用户对体系事情和报警进行前史追溯，查询核算、事端剖析。

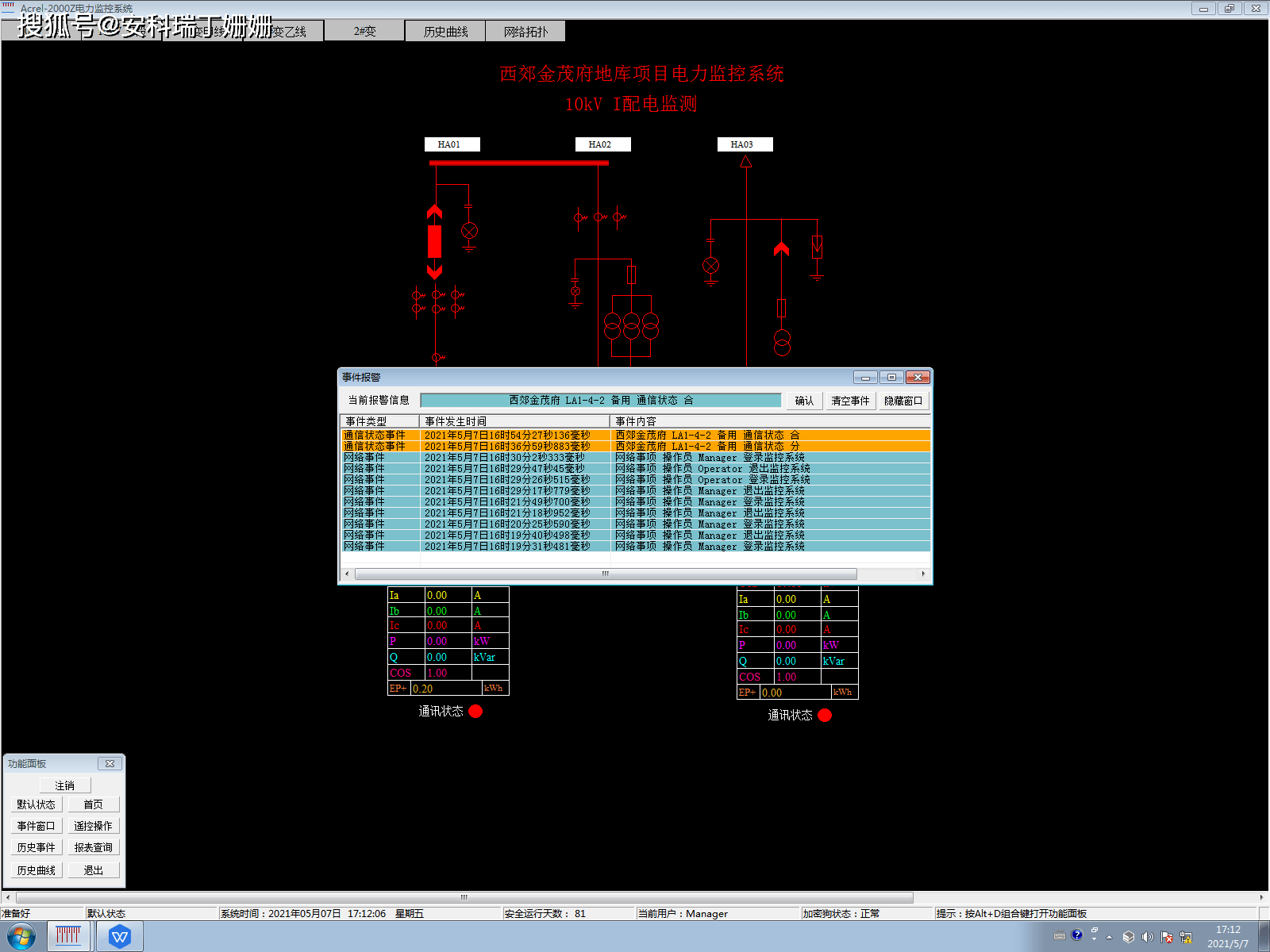

　　电力监控体系具有实时报警功用，体系可以对配电回路断路器、阻隔开关、接地刀分、合动作等遥信变位，保护动作、事端跳闸等事情宣布告警。电力监控体系具有实时语音报警功用，体系可以对一切事情宣布语音告警。

　　体系支撑实时监督接入体系的各设备的通讯情况，可以完好的显现整个体系网络结构；可在线确诊设备通讯情况，产生网络反常时能主动在界面上显现毛病设备或元件及其毛病部位。然后便利运转保护人员实时把握现场各设备的通讯情况，及时保护出现反常的设备，确保体系的安稳运转。

　　综上所述，电力监控体系协助用电单位进步功率、削减丢失、下降运营本钱，电力监控体系可以有用确保电网办理功率、缩小电力运营本钱，也成为供配电规划中不可或缺的重要组成部分。电力监控体系的通讯、毛病报警、数据存储记载等功用使得作业人员在实践作业中愈加便利，可以经过人机操作界面, 直接了解到电力体系的运转情况,并能敏捷传递出操作指令，因为监控设备对数据的传递都是经过网络传输来完成。因而，不同的电力监控体系可以规划不同的组网方法,确保数据信息可以敏捷、精准的进行传输。另一方面，在供配电规划中运用电力监控体系，应该依据实践情况挑选监控设备。一般的电力监控体系一般都选用具有长途通讯、长途观测以及长途操控等功用的设备，而一些高端电力监控体系则需求挑选功用愈加完全的智能设备。
